在使用全彩LED顯示屏設備的過程中，難免有時候會遇上故障問題。今天，我們就來介紹如何分辨和判斷全彩LED顯示屏的故障診斷方法。

    第1步：檢查顯卡設置部分是否設置好，根據需要設置方法在光盤電子檔中有，請查閱。

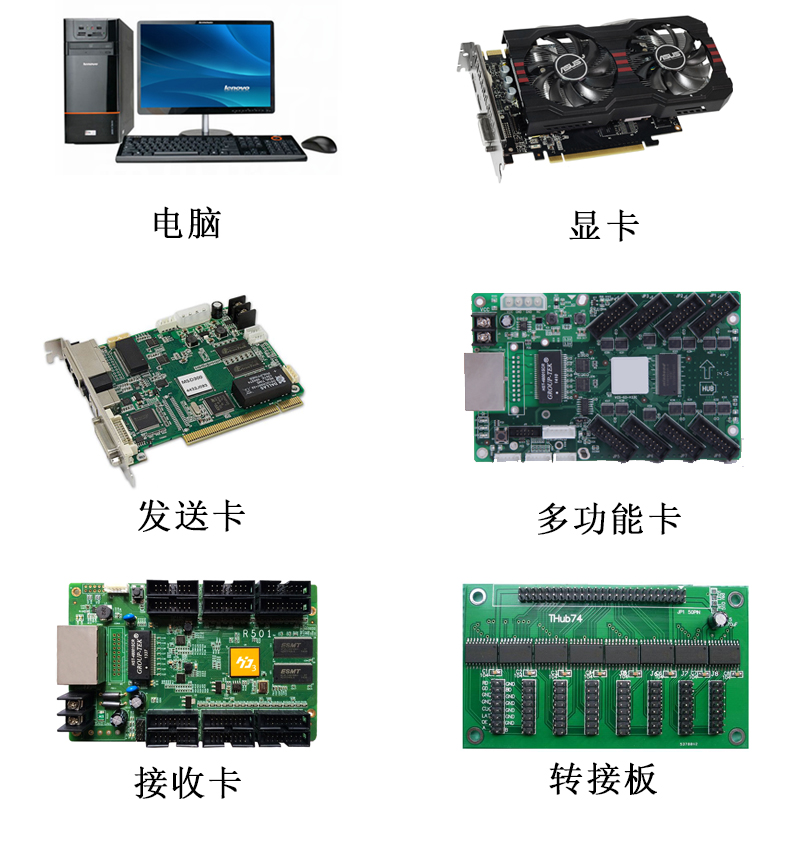

    第2步：檢查系統基本連接，如 DVI 線，網線插口是否正確，主控卡與電腦PCI 插曹的連接，串口線連接等，連接方法已經有圖例，請認真查閱參考

    第3步：檢查電腦及LED電源系統是否滿足使用需求。當LED屏體電源不足時，當顯接近白色(耗電多)會引起畫面閃爍，根據箱體電源需求配制合適供電電源。

　 第4步：檢查發送卡的綠燈是否有規律閃爍，閃爍轉第6步，如果不閃爍，重新啟動，沒進win98/2k/xp之前檢查綠燈是否有規律閃爍,如閃爍轉第二步操作，請檢查DVI線連線是否連接好，如果問題沒解決為發送卡、顯卡和DV線I三者之一有故障，請分別更換后重復第3步。

    第5步：請按軟件說明進行設置或重新安裝后再設置，直到發送卡綠燈閃爍，否則重復第3步。

第6步：檢查接收卡綠燈(數據燈)是否與發送卡綠燈同步閃爍，如果閃爍轉第8步，檢查紅燈(電源)是否亮，如果亮轉第7步，不亮檢查黃燈(電源保護)是否亮，如不亮檢查電源是否接反或電源無輸出，如亮檢查電源電壓是否為5V，如是關掉電源，去掉轉接卡及排線再試，如問題沒解決為接收卡故障，更換接收卡，重復第6步。

    第7步：檢查網線是否連接良好或太長(必須使用標準的超5類網線，無中繼器的網線最長距離小與100米)，檢查網線是否按標準制作(請查閱統安裝與設置)，如問題沒解決為接收卡故障，更換接收卡，重復第6步。

    第8步：檢查大屏電源燈是否亮，如不亮轉第7步，檢查轉接卡接口定義線是否與單元板匹配。注意：大部分屏體連接好后，都有可能出現局部某箱體無畫面或者花屏，由于網線的RJ45接口連接不牢固，或者接收卡電源沒有連接，導致信號沒有傳過去，所以請重新拔插網線(或者調換)，或插上接收卡電源(注意方向)都能解決問題。

    在看過上面的介紹之后，您是不是對于如何診斷以及處理LED電子顯示屏的故障更有心得了呢?
